結構說明

開關柜按GB3906和IEC62271-200:2003要求進行設計。整體由柜體和可抽出部分（手車)兩部分組成，柜體結構均采用敷鋁鋅板用螺栓栓接組裝成型，用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室，并且所有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60MM的接地母線。

結構特點

簡單有效地“五防”閉鎖,防止誤操作;

可配用VS1、VW2、VD4、3AH等真空斷路器;

可配用電壓互感器手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性;柜體可靠墻安裝、柜前維護，減少占地面積;

斷路器室和電纜室可分別加裝加熱器,防止凝露與腐蝕發生;電纜室空間充裕、可連接多根電纜;

外殼防護等級達到IP4X，斷路器室門打開時及各隔室間防護等級為IP2X;材質可選用鍍鋅板或敷鋁鋅板制作。

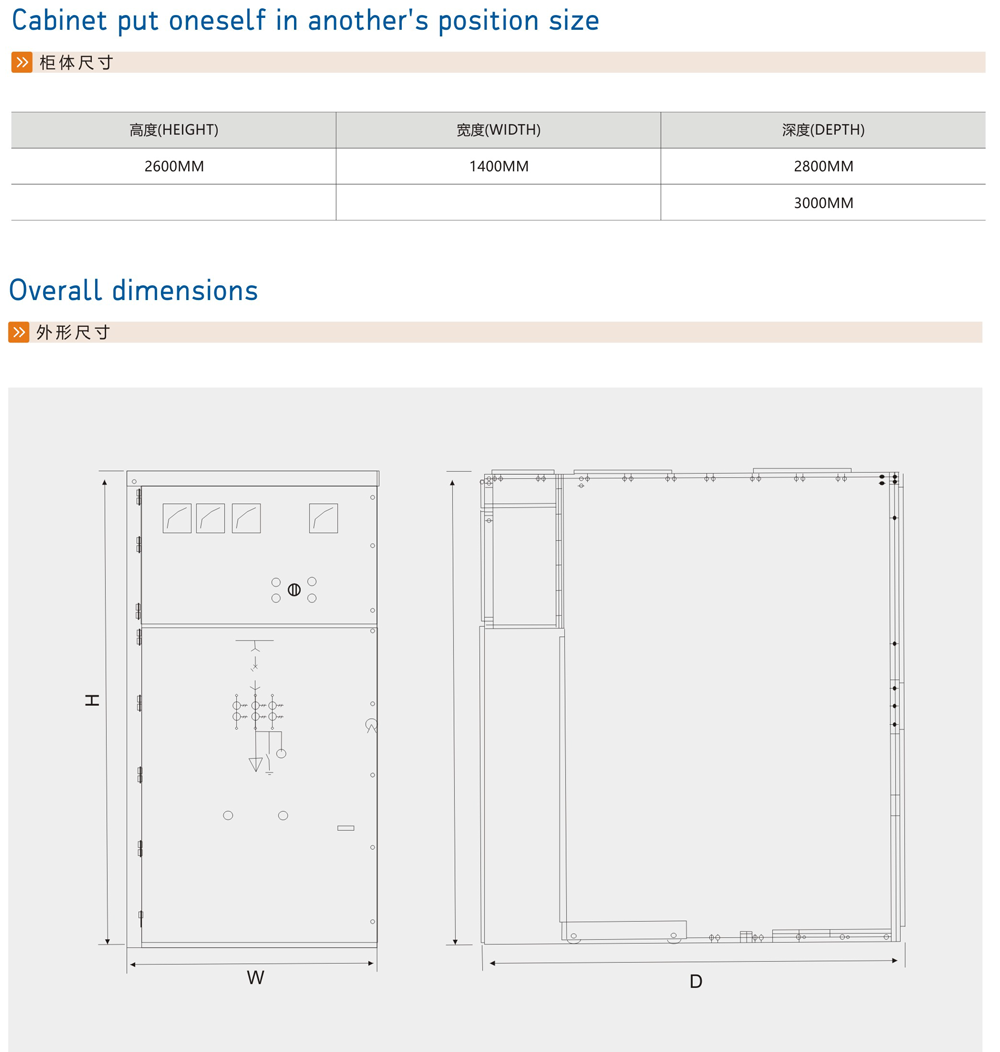

其他參數
